復合材料熱壓罐（Autoclave）是制造高端碳纖維/樹脂基復材構件的核心裝備，通過高溫、高壓、真空協同環境，讓預浸料固化成型，主打低孔隙率、高強度、性能一致，是航空航天主承力件的首選工藝。

　　一、核心原理

　　把鋪疊好的預浸料封入真空袋，入罐后完成“真空排氣→高溫熔融→高壓密實→恒溫固化→控溫冷卻”閉環：

　　真空：袋內抽至≤5Pa，排除層間氣泡，避免孔隙缺陷。

　　高溫：80–400℃可調，降低樹脂粘度，使其充分浸潤纖維。

　　高壓：0.2–2.5MPa（常用0.5–1.5MPa），壓實鋪層、擠出殘余氣體，提升纖維體積含量與強度。

　　均勻性：罐內溫場±1–2℃、壓力±0.01MPa，確保整件性能一致。

　　二、設備構成（八大系統）

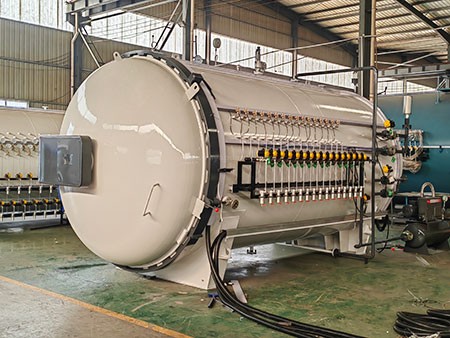

　　罐體：碳鋼/不銹鋼壓力容器，臥式圓柱、快開法蘭，承壓耐高溫。

　　加熱/冷卻：電加熱/導熱油+循環風機，升溫0.1–10℃/min、冷卻0.5–15℃/min。

　　加壓：空氣/氮氣增壓，配精密調壓與安全泄壓。

　　真空：機械泵+羅茨泵，極限真空≤5Pa。

　　鼓風：大功率風機+導流結構，保證溫壓均勻。

　　控制：PLC+HMI，多段溫壓曲線可編程，存儲≥100組工藝，支持數據追溯。

　　安全：超溫/超壓/真空異常聯鎖，泄壓響應<10ms。

　　工裝：軌道/架車，方便模具進出與定位。

　　三、典型工藝參數（航空級）

　　溫度：室溫→120–180℃（常用180℃），保溫1–4h。

　　壓力：0.6–1.2MPa，全程保壓。

　　真空：≤10Pa，固化階段維持。

　　周期：6–12h/爐（含升降溫）。

　　四、優缺點

　　? 優點

　　性能頂級：孔隙率<1%，纖維體積含量55–65%，強度/模量高。

　　形狀自由：適合大尺寸、復雜曲面（機翼、機身、整流罩）。

　　批量穩定：參數閉環控制，批次一致性好。

　　材料兼容廣：適配環氧、雙馬、聚酰亞胺等預浸料。

　　? 缺點

　　成本高：設備昂貴、能耗大、真空袋耗材一次性。

　　周期長：單爐耗時數小時，效率低于模壓/RTM。

　　尺寸受限：工件尺寸由罐體內徑/長度決定。

　　五、應用領域

　　航空航天：飛機機翼/機身/尾翼、發動機罩、直升機旋翼、衛星結構、火箭整流罩。

　　國防軍工：導彈彈體、雷達罩、裝甲車輛部件。

　　高端交通：F1單體殼、高鐵車廂、新能源汽車碳纖維底盤。

　　其他：風電大型葉片、醫療器械、高端體育器材（自行車架、球拍）。

　　六、與其他工藝對比

　　工藝   孔隙率   適用形狀   成本   周期

　　熱壓罐   <1%   復雜曲面/大尺寸   高   長

　　模壓   1–3%   簡單/中等復雜   中   短

　　RTM   2–5%   中等復雜   中   中

　　七、發展趨勢

　　大型化：超大型罐（直徑≥6m、長度≥20m）適配寬體機部件。

　　智能化：數字孿生仿真、AI參數優化、自動裝卸與工藝閉環。

　　節能化：熱回收（≥85%）、變頻驅動、智能能源管理。

　　低成本化：快速固化樹脂、非熱壓罐工藝（如OOA）逐步替代部分場景。
